(비상등 깜빡이....??)
기존에 올린 비상등 스위치 만들어서 장착하는 방법을 올린 게시물이 있습니다..
이번에 올리는 것은 예전 작업보다 ..쉽고 빠르고...부품도 시성제품으로 사용하는..

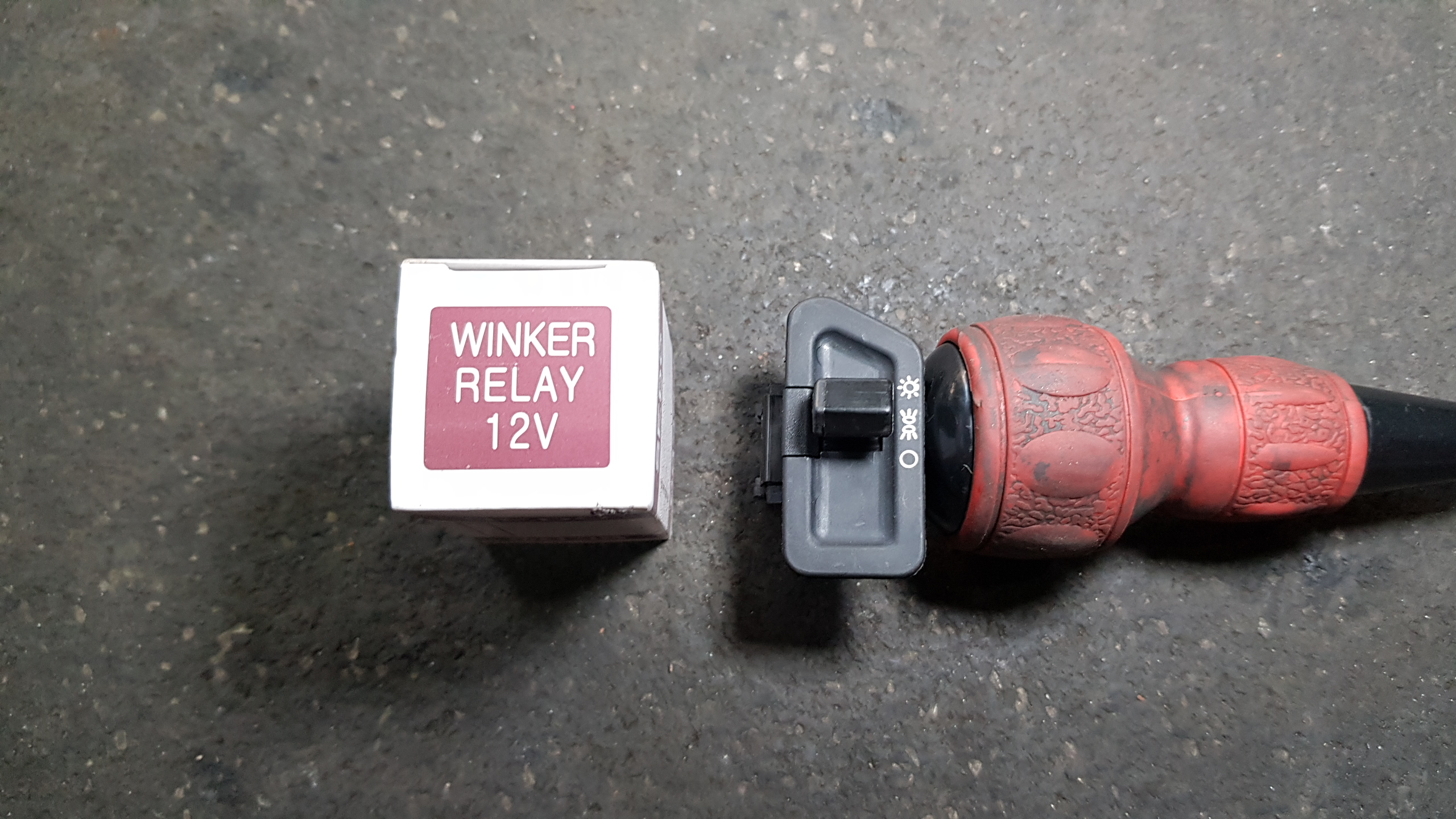

일단 준비물은 2개입니다.
공용 라이트 스위치 + 공용 릴레이
세도 릴레이
링크 : 세도릴레이
SEDO(세도) 12V 오토바이 윙카릴레이(2P) : 바이크엔터
SEDO(세도) 12V 오토바이 윙카릴레이(2P)
smartstore.naver.com
라이트 스위치
링크 : 라이트 스위치
라이트 스위치-메세지/시티플러스/시티에이스/시티에이스이코노믹
상품결제정보 고액결제의 경우 안전을 위해 카드사에서 확인전화를 드릴 수도 있습니다. 확인과정에서 도난 카드의 사용이나 타인 명의의 주문등 정상적인 주문이 아니라고 판단될 경우 임의
bike1004.co.kr
이 두개가 준비되었다면...
맨 아레에 동영상 정보를 확인하시면 되고...중간에 설명이 필요한 부분의 이미지들만
이곳에 첨부하여 놓겠습니다.

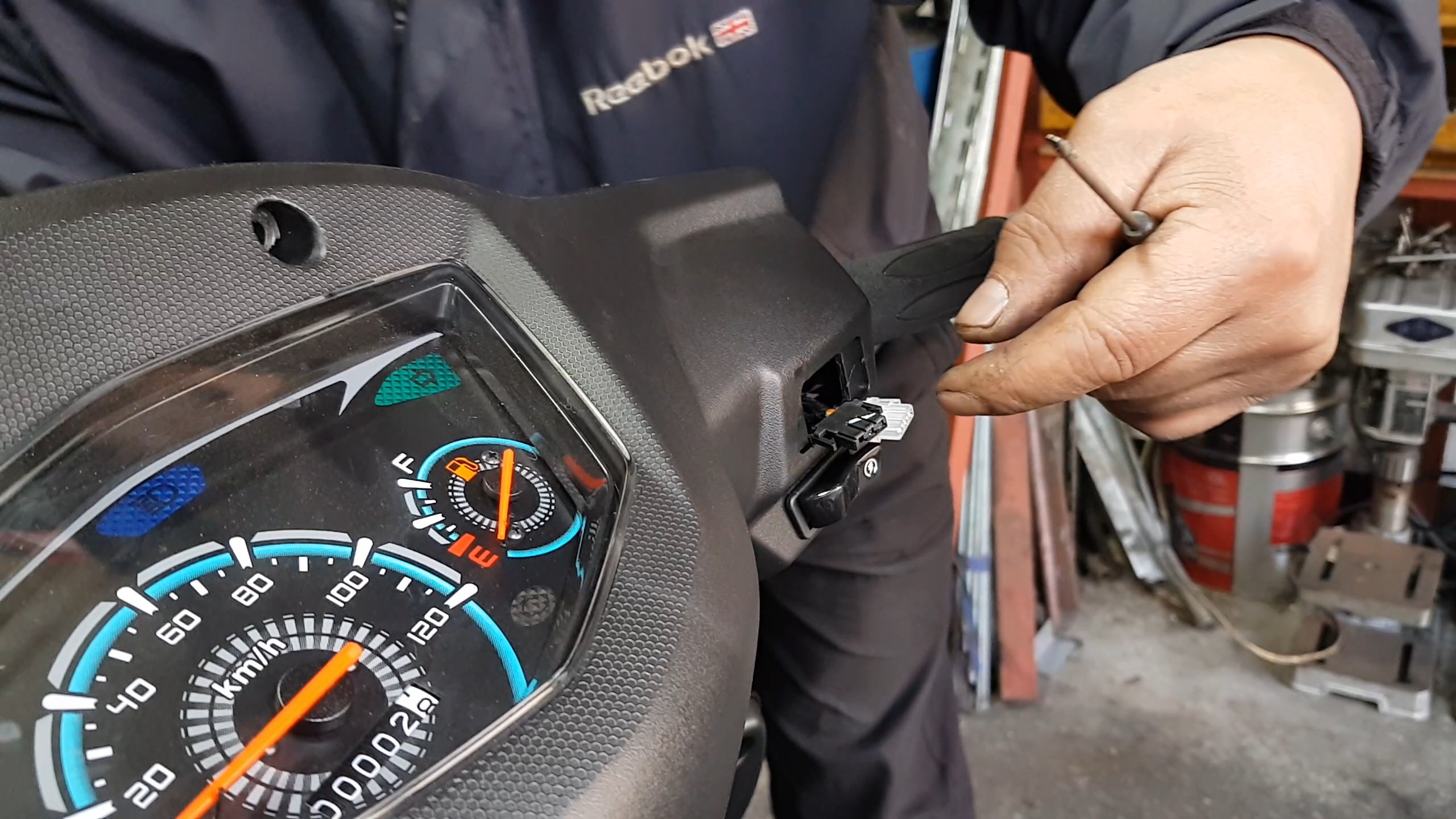

기존에 장착되어 있던 빈 스위치를 제거하고,
그안에 커넥터 플러그를 사용할 것입니다.
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)

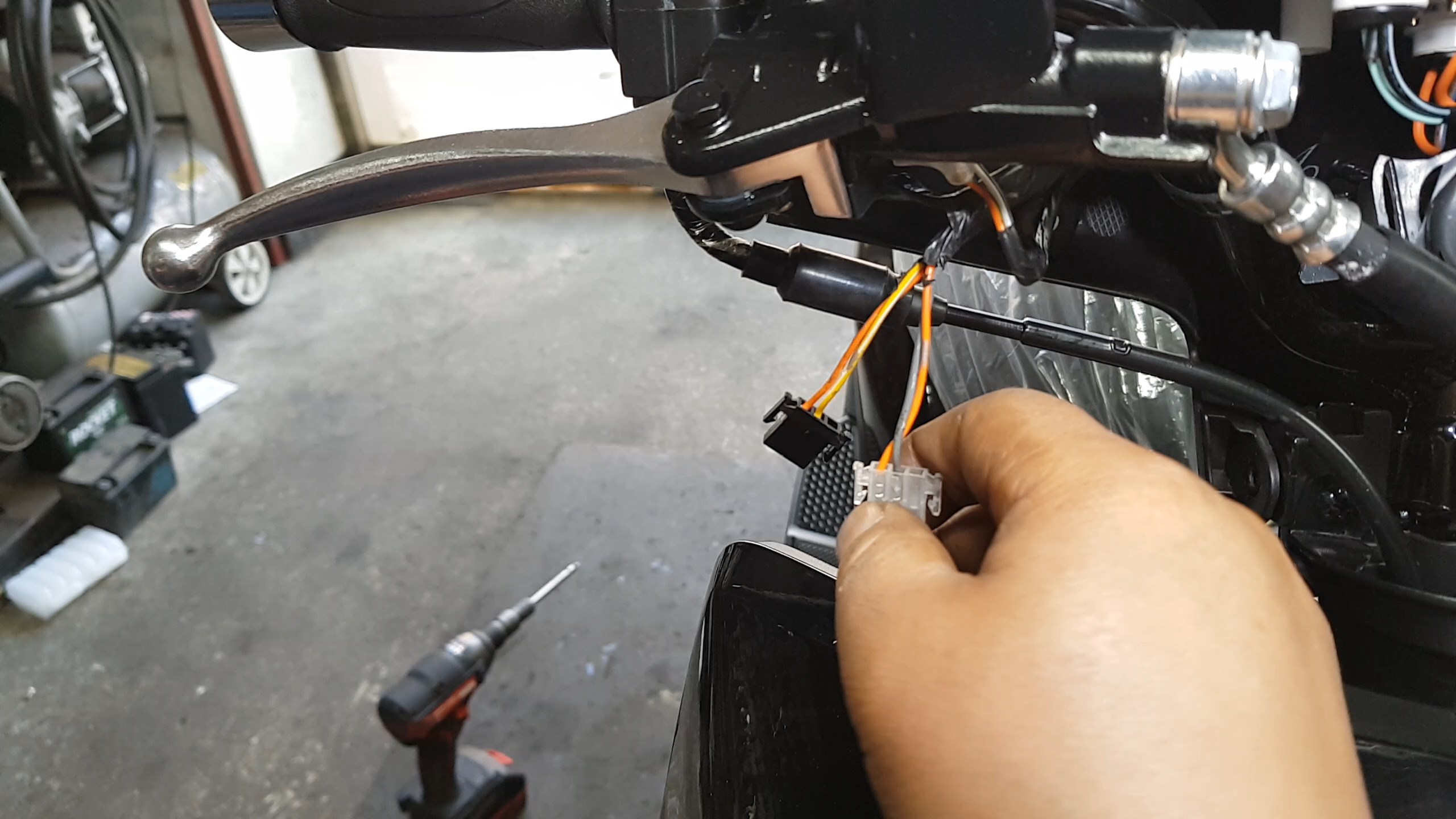

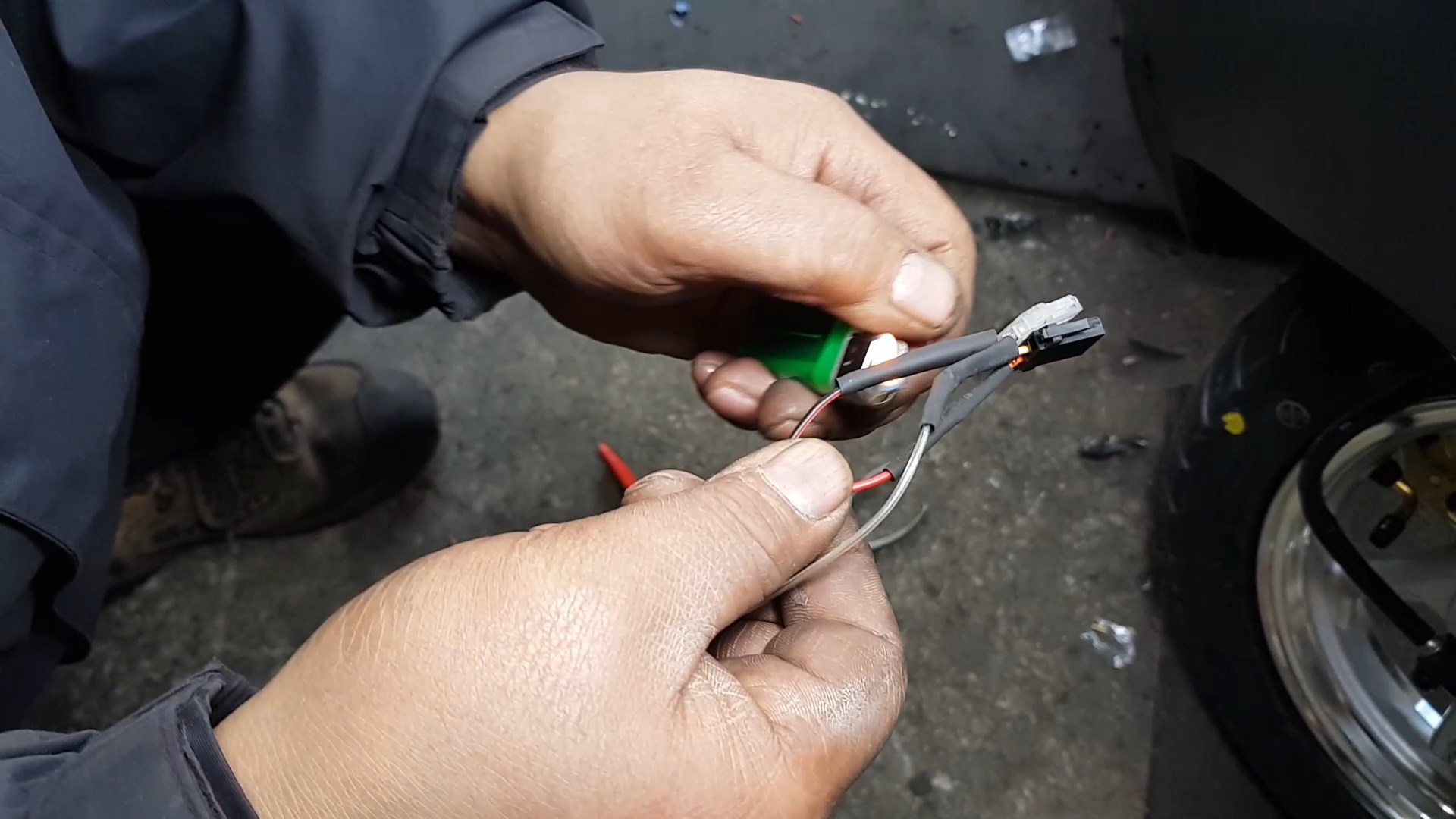

아래처럼 때어낸 컨넥터 플러그 선을 벗기고, 작업을 해주어야 합니다.
어떤 작업?
2+2 4 가닥을 ... 3가닥으로 만들어 줘야 합니다.
어떻게?

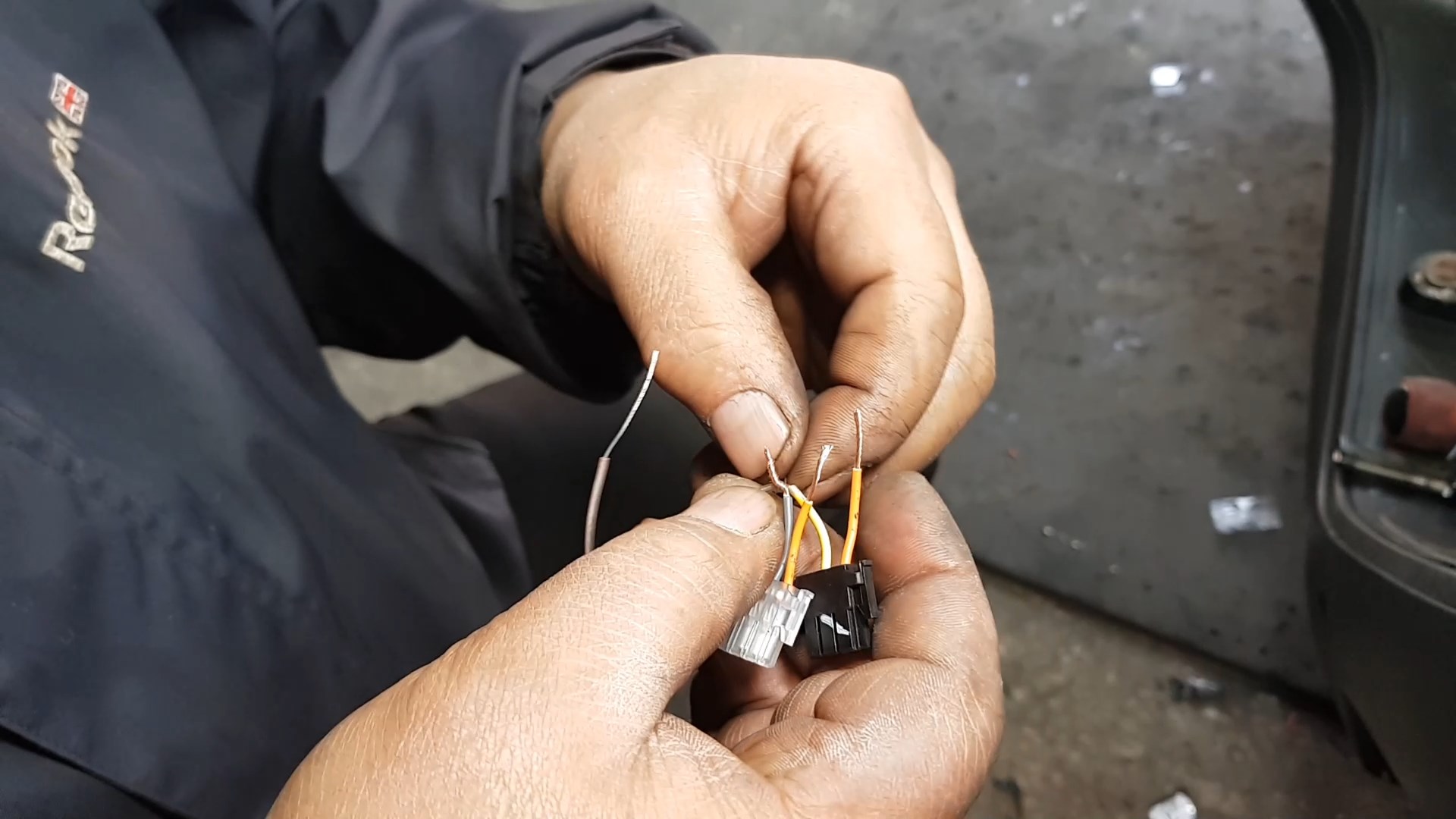

커넥터 플러그 2개의 선에서 가운데선끼리 묶어주세요
그럼 3가닥으로 되죠? ㅋ
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
3가닥 완성
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)

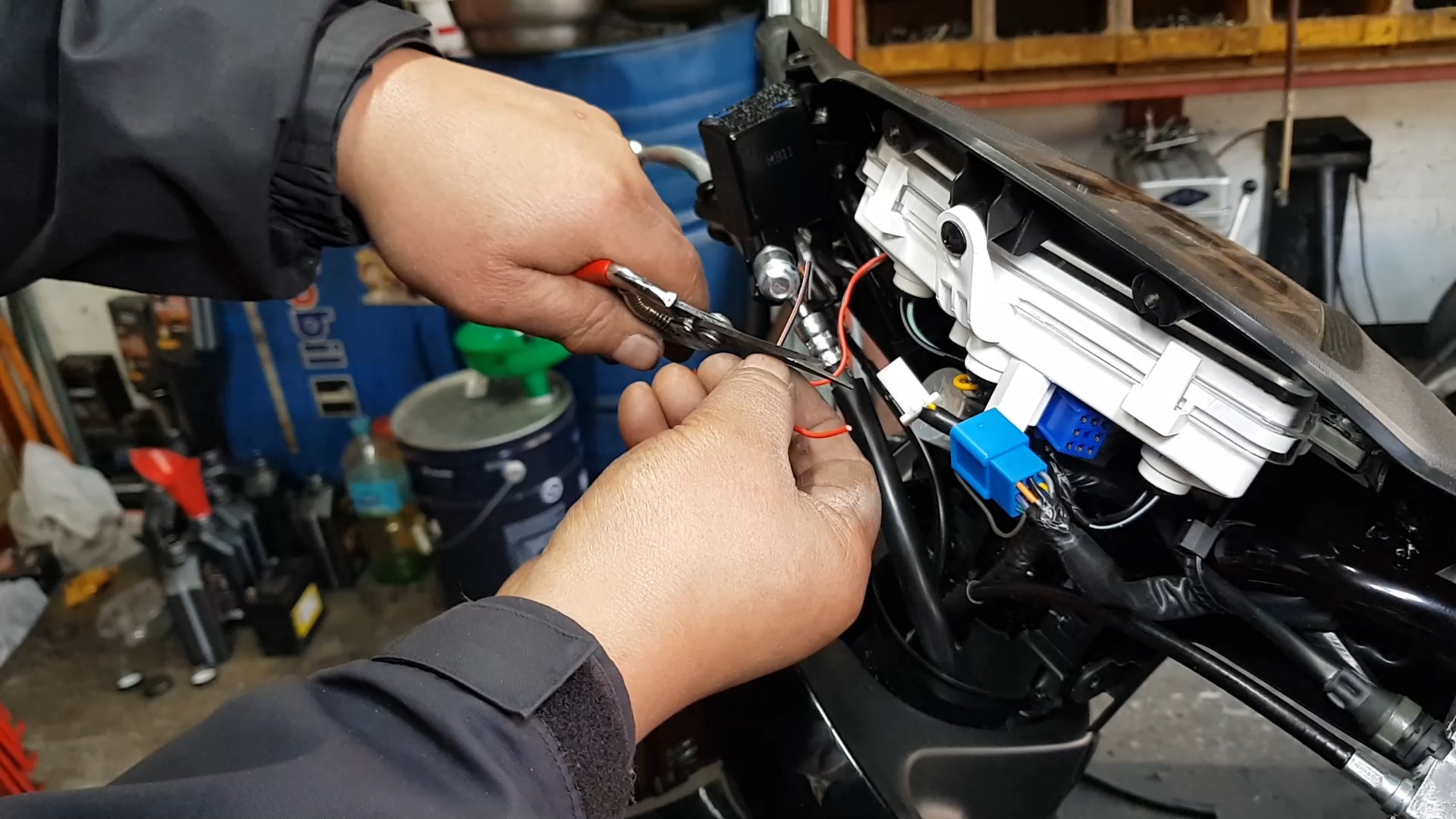

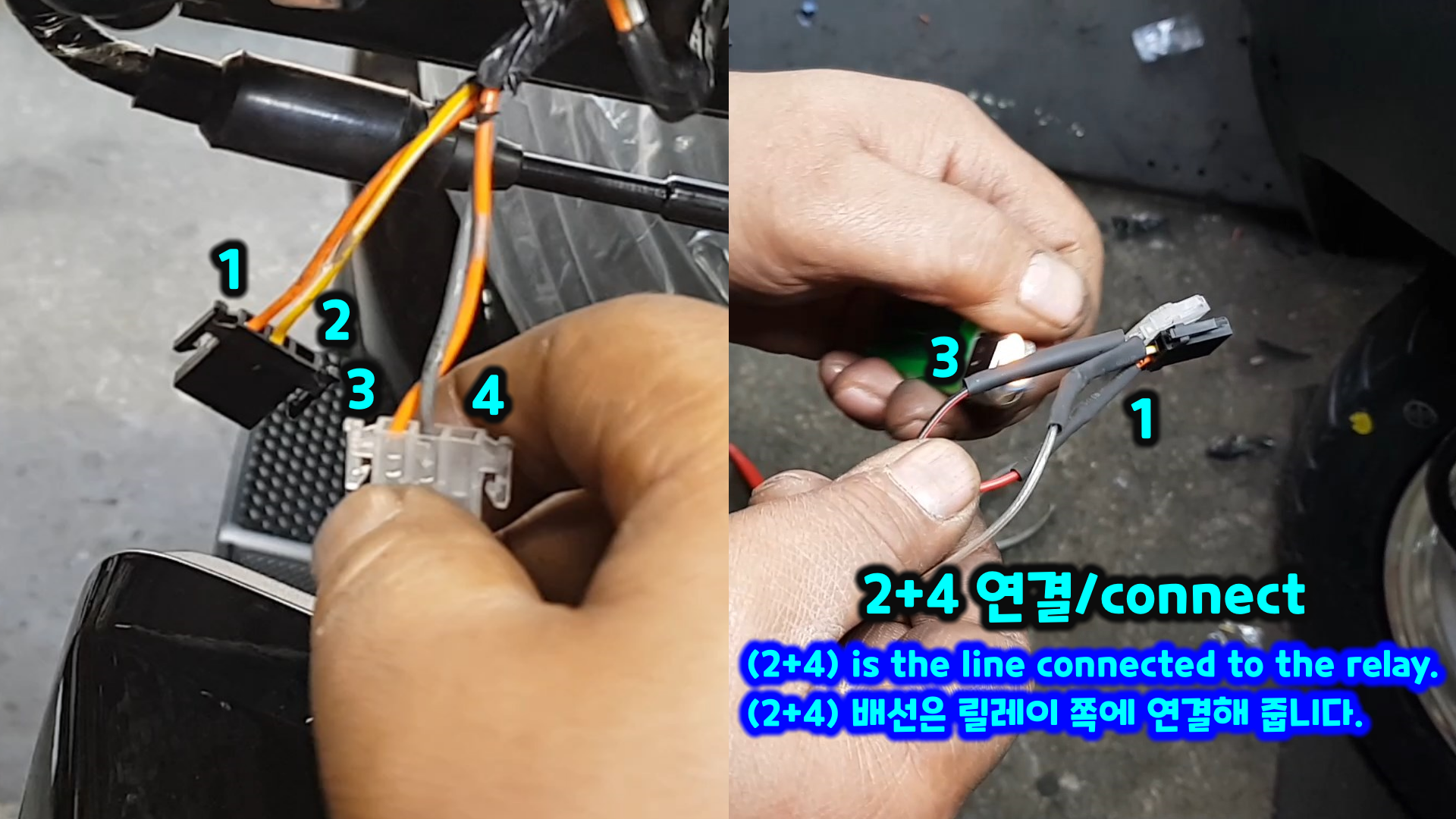

위에서 작업한 2번 4번 합친 전기 선을 ..릴레이 전기가 들어오는 부분에 연결을 해주어야 합니다.
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)

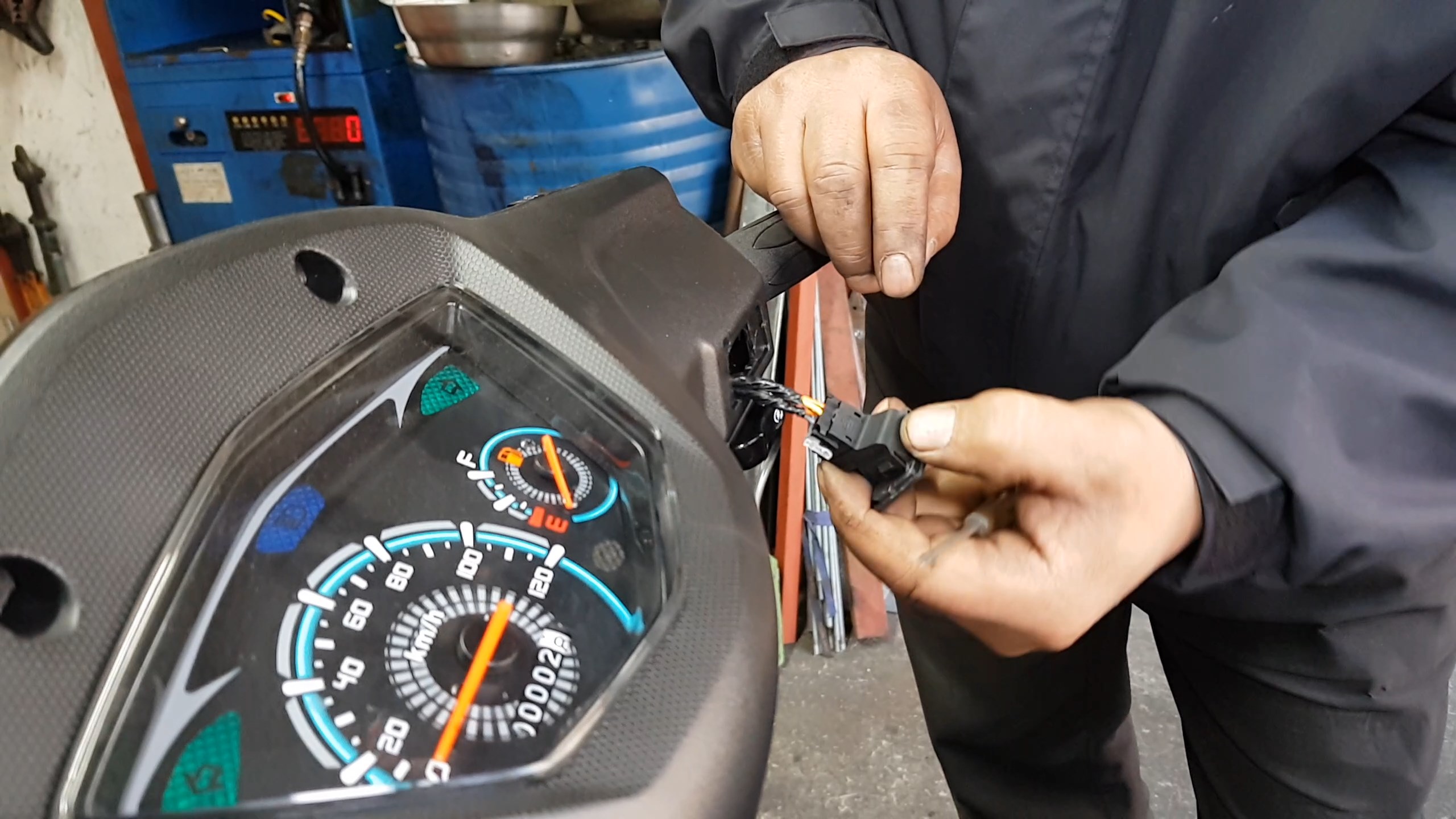

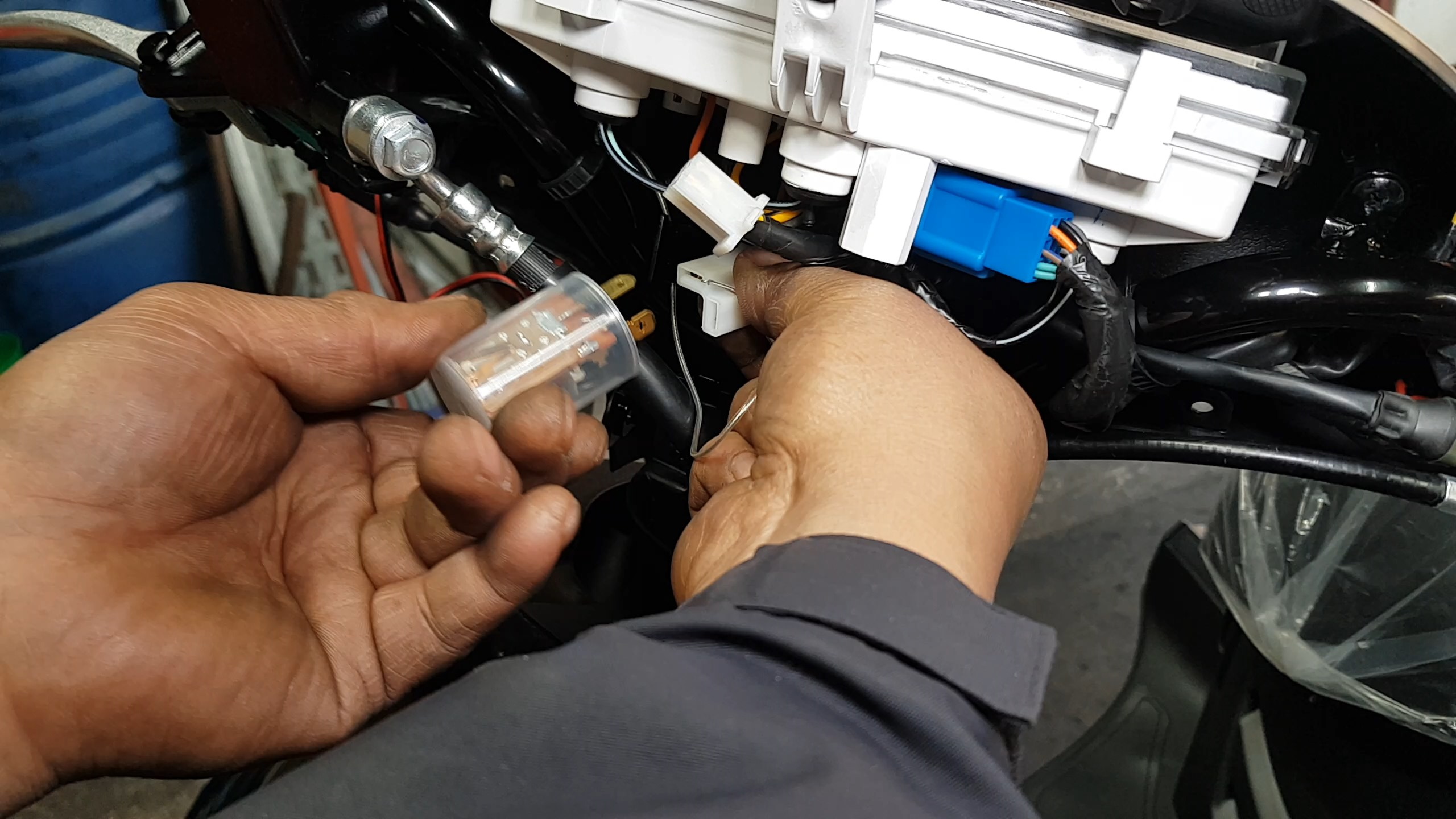

기존의 릴레이를 제거하고, 장착되었던 컨넥터 플러그에 전기가 입력되는 부분이 어딘지 확인

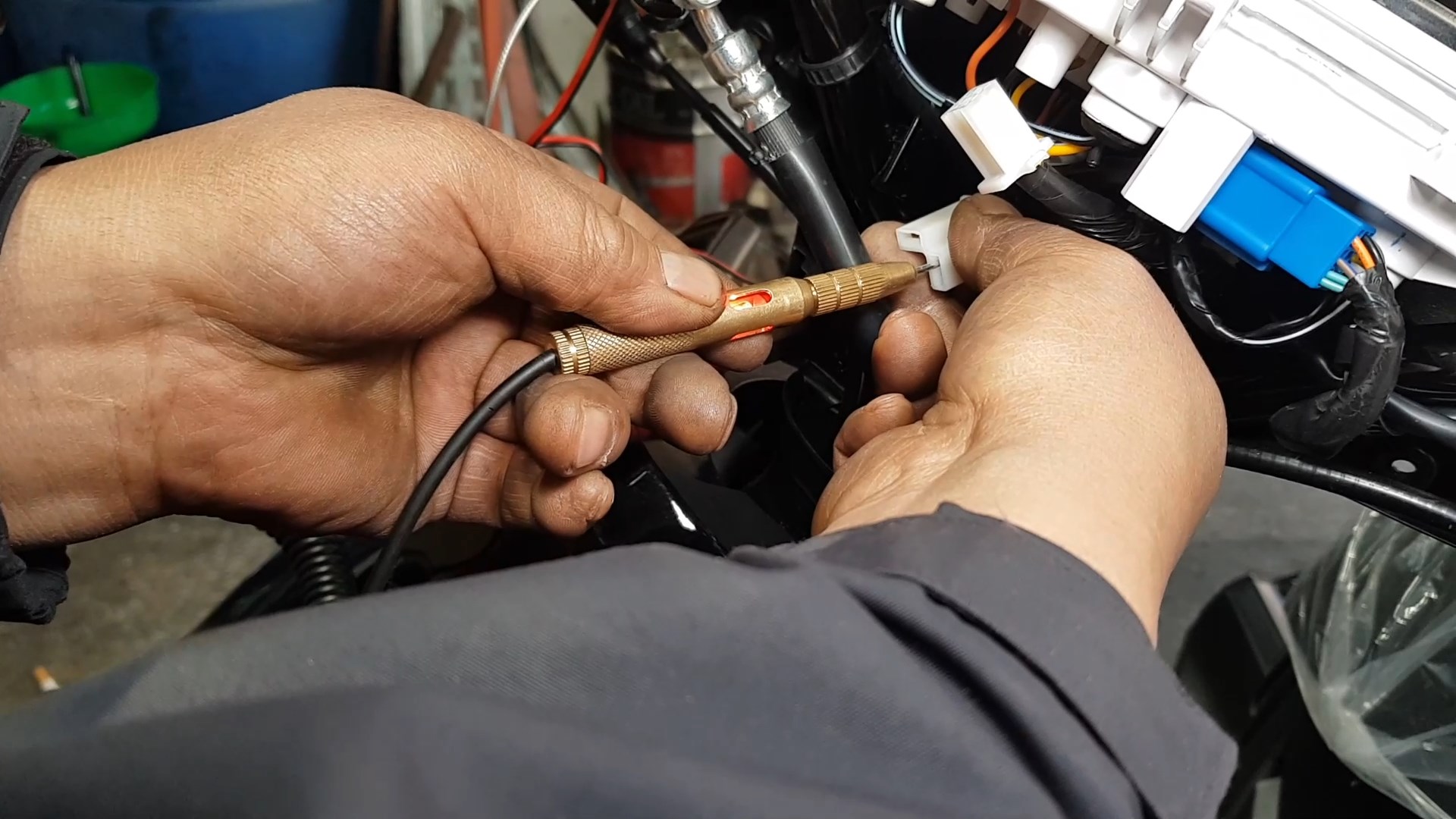

아래서첨 불이들어오면...릴레이로 전기가 공급이 되는 쪽입니다.
릴레이 전기가 공급되는 부분이 획인되는 장면...아항 이쪽으로 공급되는 구만....(그럼 우린 나가는 쪽을 사용할거야..)
(중요!!)

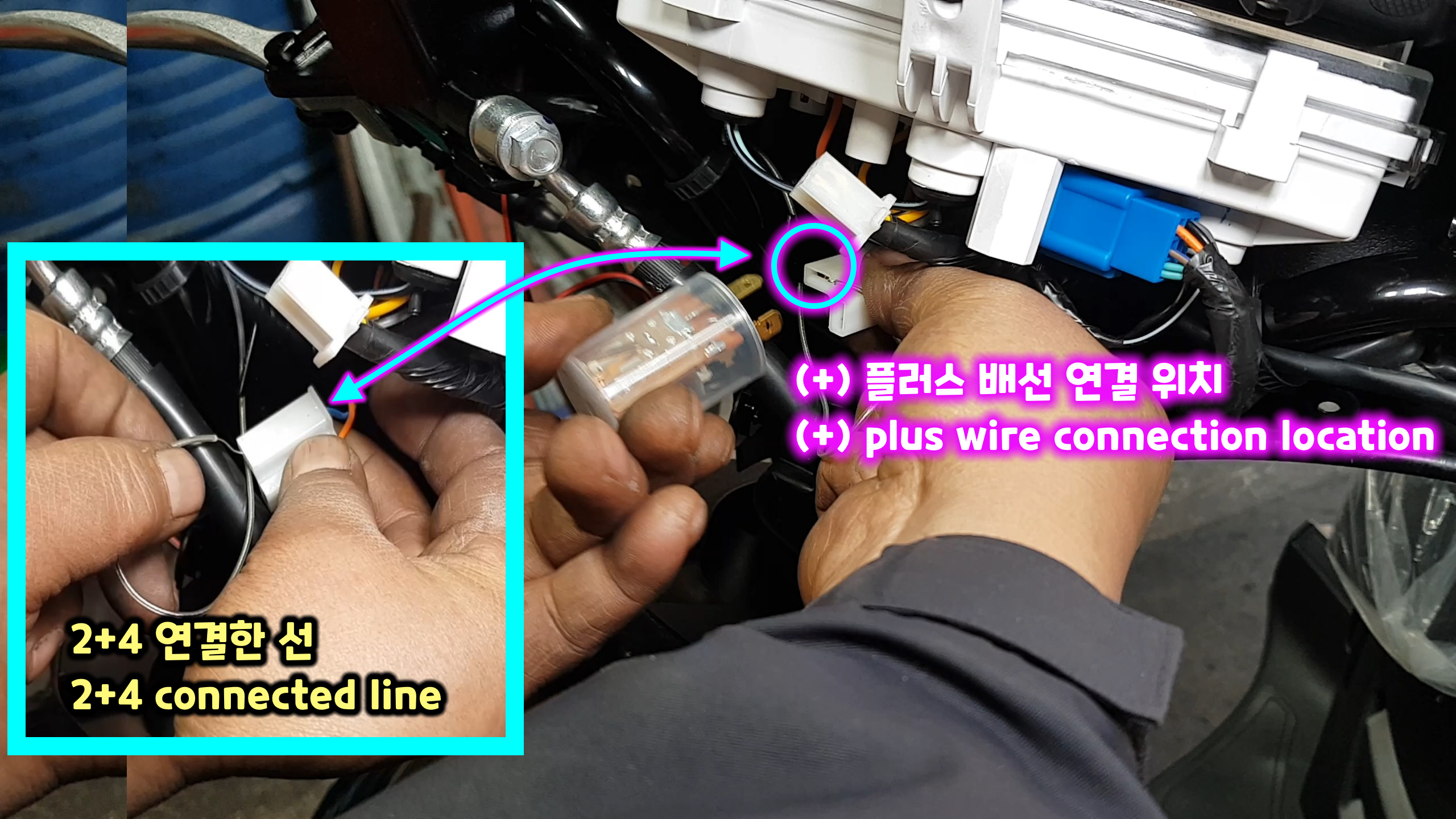

릴레이로 공급이 되는 배선이 아닌....릴레이를 통해서 나가는 전기쪽에
아까 작업한 (2+4번 전선 합친것) 이 합친 전선을 연결해 줍니다.
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
릴레이쪽 전기 연결이 되었다면..
이제 3가닥중..2가닥이 남았네요

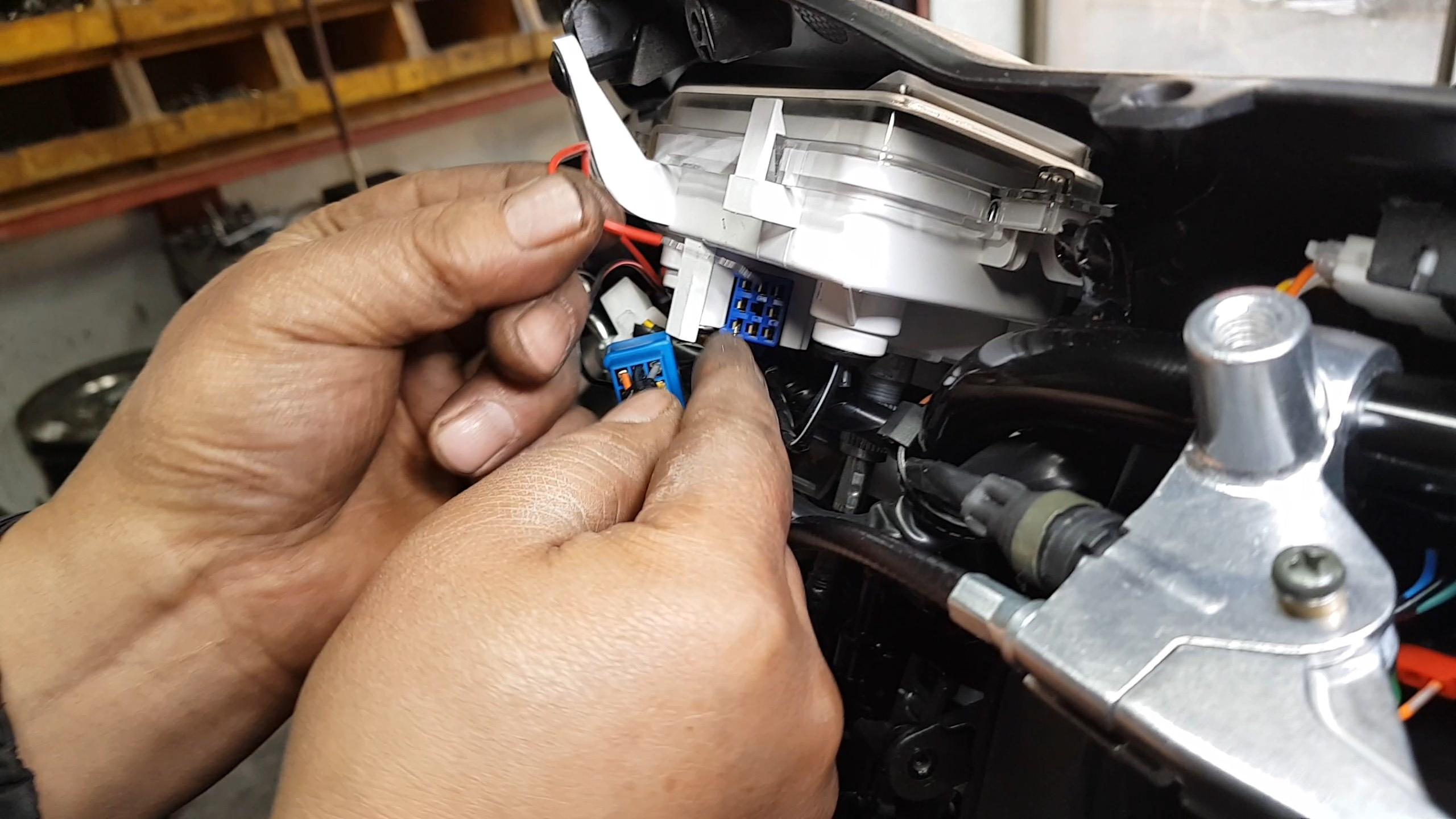

이 2개의 선은 아래의 파란 커넥터 플러그에 연결하여 사용할 것입니다.
(맨 아래에 다르게 연결법 추가해 놓았습니다.)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
설명 첨부..

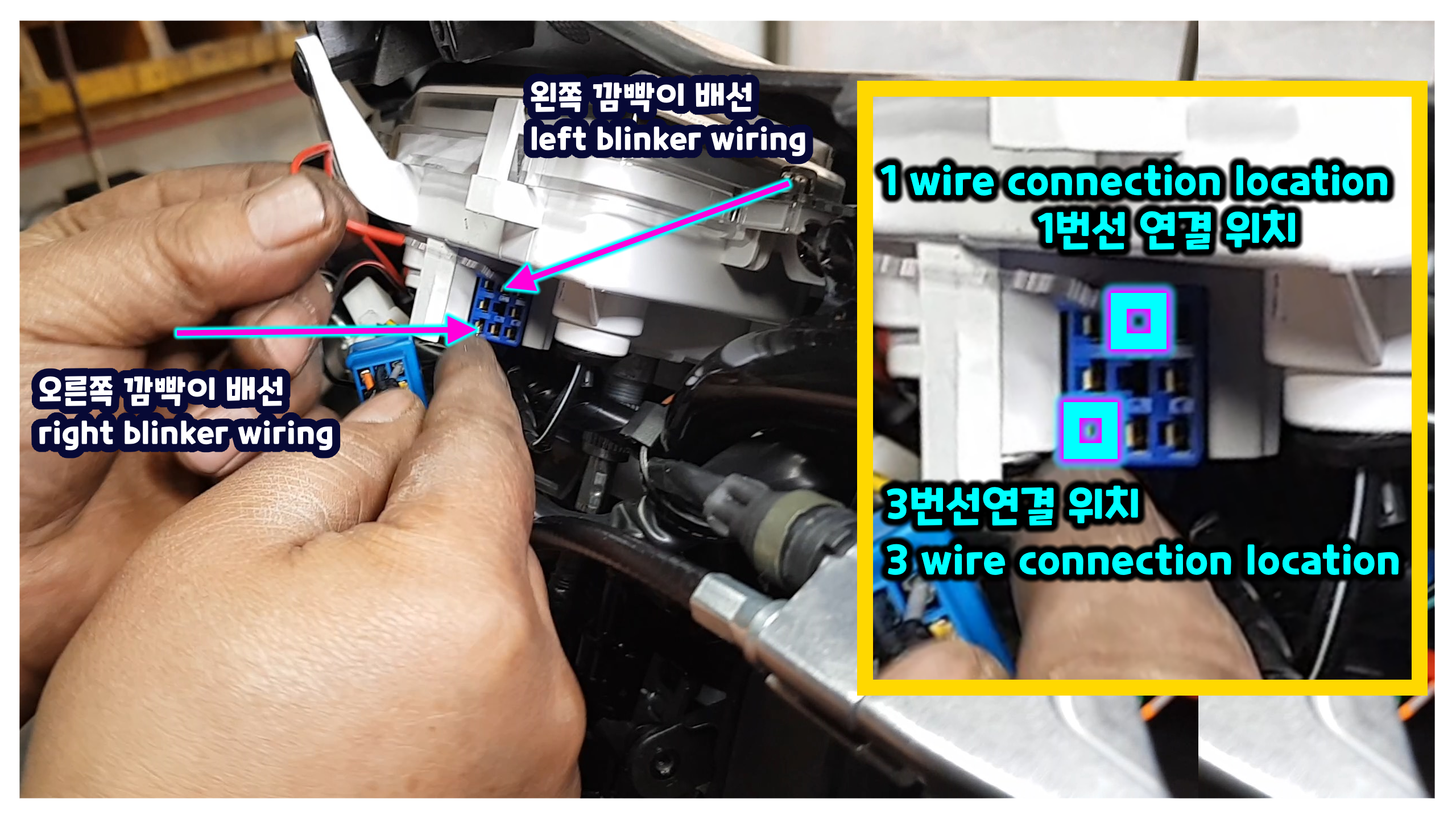

아래의 그림대로 2개의 선을 연결해 주시면 됩니다.
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
그리고...

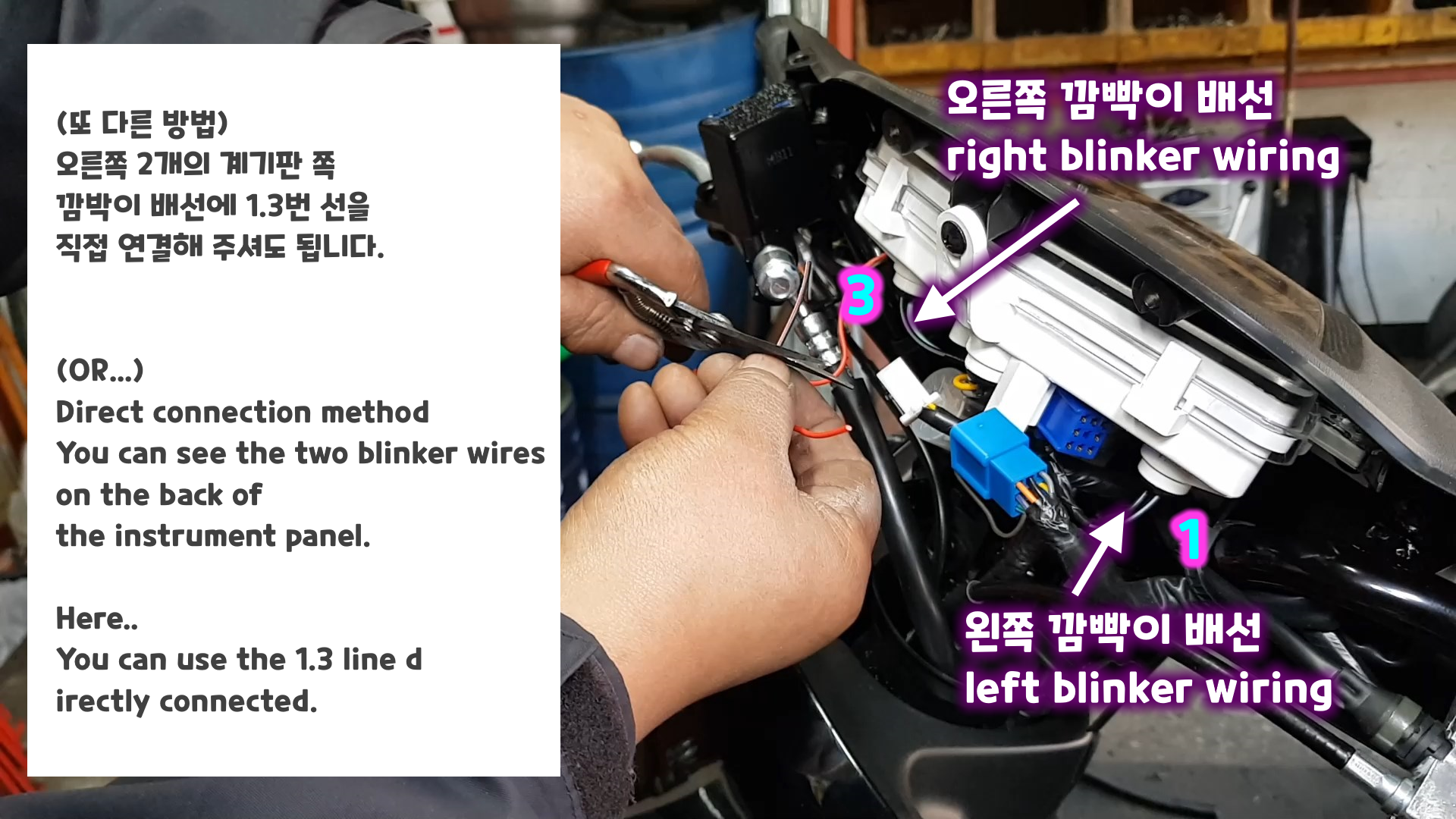

위처럼 하는것보다 직접 연결해서 튼튼하게 고정하고 싶다?
그럼 아래 그림 참고
(게기판 아래에 죄우 깜빡이 지시등 전선이 있습니다...이곳의 선피복을 벗겨서
연결을 해주면 됩니다.)
대림 VF100 오토바이 비상등 깜박이 스위치 쉽게 장착하기 (2500원으로 비상등 깜박이 스위치 가능?) Motorbike emergency light blinker switch easily installed (Daelim VF100 Scooter)
뭐 ...동영상으로 작업하는 것을 만들어 놓았기에..
위 설명은 대충 했습니다.
아래에 링크되어 있는 동영상을 보시면...좀더 이해가 쉬울거라 생각합니다.
(그냥 구경만하시고..절때 따라하지 마세요..
우리는 따라 하셔서 뭔가 잘못된다면 책임을 질 수 없습니다. )
