대림 VF100 비상등 깜박이 스위치 장착하는 방법 How to install Daelim VF100 emergency light flashing switch



기존에 비상등 스위치를 판매하는 곳이 있고,

비상등 스위치 배선도 판매를 하는 곳이 있습니다.

이 두개를 구매하여, 손쉽게 비상등을 구성 할 수 있습니다..



하지만...

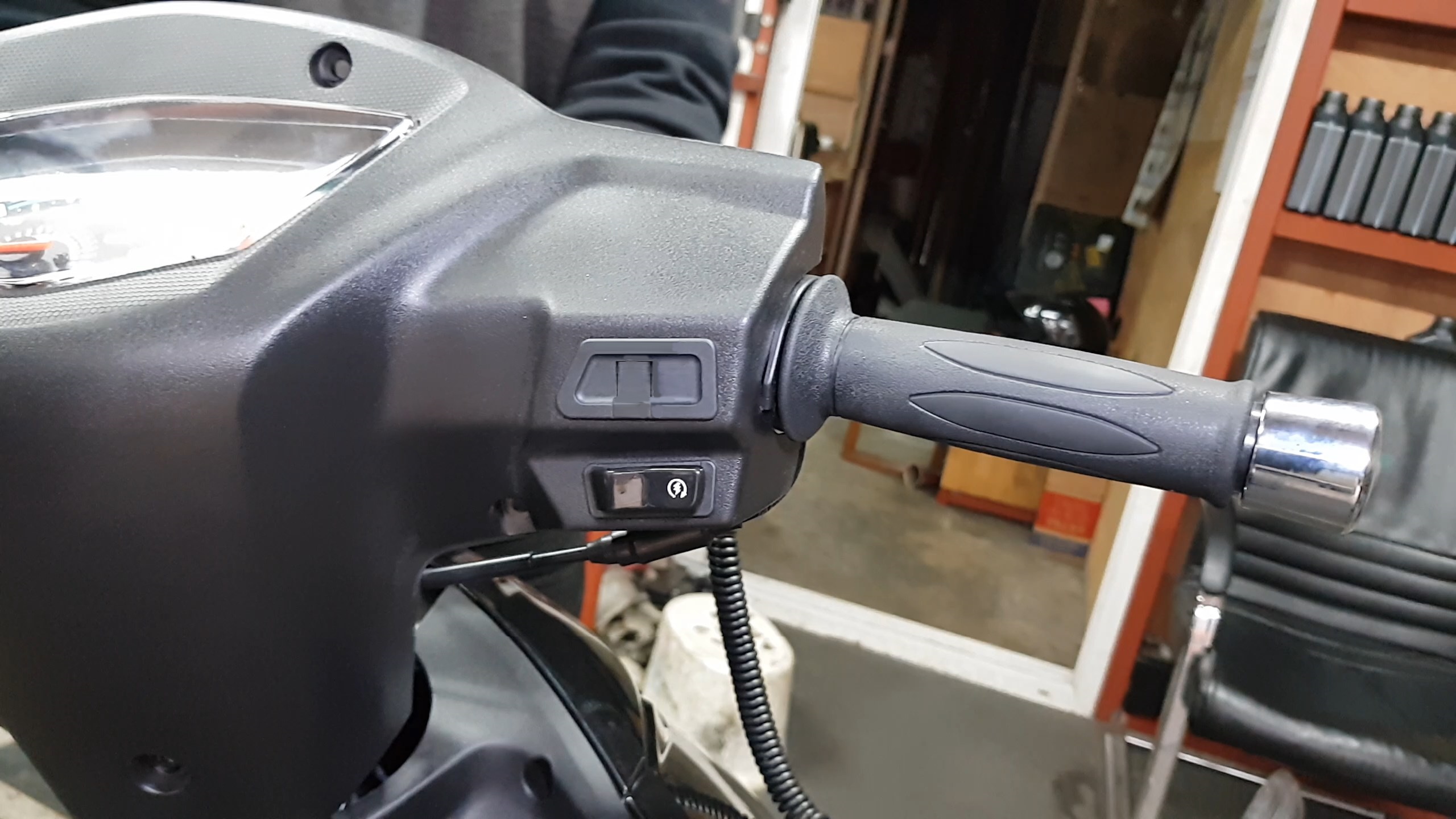

대림 VF100 핸들에는...아래와 같이..스위치 한곳이 빈 상태로 남아 있습니다.

On the handle of Daelim VF100, one switch remains empty as shown below.

스위치가 없는 빈자리



이 자리는 대림 계열의 오토바이에 사용되는

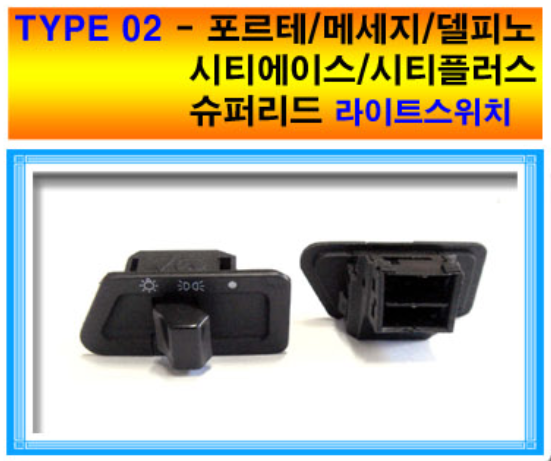

"공용 라이트 스위치"를(아래 이미지) 장착 할 수 있습니다.

This seat is used for Daelim series motorcycles.

A "common light switch" (image below) can be fitted.

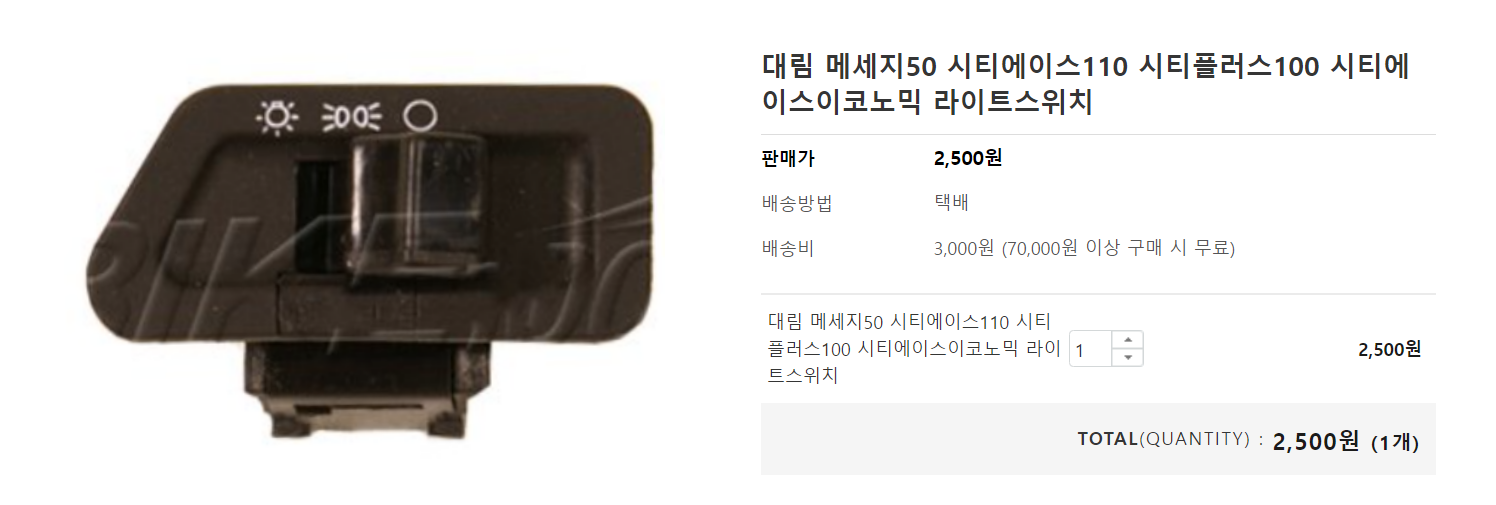

이걸 사용할 것입니다.  라이트 스위치 I'm going to use this. light switch



https://bike1004.co.kr/product/%EB%9D%BC%EC%9D%B4%ED%8A%B8-%EC%8A%A4%EC%9C%84%EC%B9%98-%EB%A9%94%EC%84%B8%EC%A7%80%EC%8B%9C%ED%8B%B0%ED%94%8C%EB%9F%AC%EC%8A%A4%EC%8B%9C%ED%8B%B0%EC%97%90%EC%9D%B4%EC%8A%A4%EC%8B%9C%ED%8B%B0%EC%97%90%EC%9D%B4%EC%8A%A4%EC%9D%B4%EC%BD%94%EB%85%B8%EB%AF%B9/2008/category/198/display/1/



라이트 스위치-메세지/시티플러스/시티에이스/시티에이스이코노믹

교환 및 반품정보 교환 및 반품이 가능한 경우- 구매자 단순변심의 경우 상품수령후 7일이내 교환/환불/반품이 가능합니다. -제품에 이상없이 단순변심으로 인한 교환/환불/반품의 경우 고객님

bike1004.co.kr

이걸 사용할 것입니다.  라이트 스위치 I'm going to use this. light switch



위 대림 오토바이용 라이트 스위치를 끼우면 딱 맞습니다.

If you insert the light switch for Daelim motorcycle above, it will fit perfectly.



그래서...아래와 같은 스위치를 사용하지 않고...

(Without using a switch like the one below...)

이 스위치를 사용하지 않습니다. 이걸 사용하려면 핸들 커버에 가공을 해주어야 합니다. 핸들을 손상하지 않고, 순정 부품을 쓰기 위해 ....위 스위치는 사용하지 않을 것입니다.



"위 스위치를 사용하지 않습니다. 이걸 사용하려면 핸들 커버에 가공을 해주어야 합니다. 핸들을 손상하지 않고, 순정 부품을 쓰기 위해 ....위 스위치는 사용하지 않을 것입니다."

"I do not use the above switch. To use this, the handle cover must be machined. To avoid damaging the handle and to use genuine parts ....the above switch will not be used."

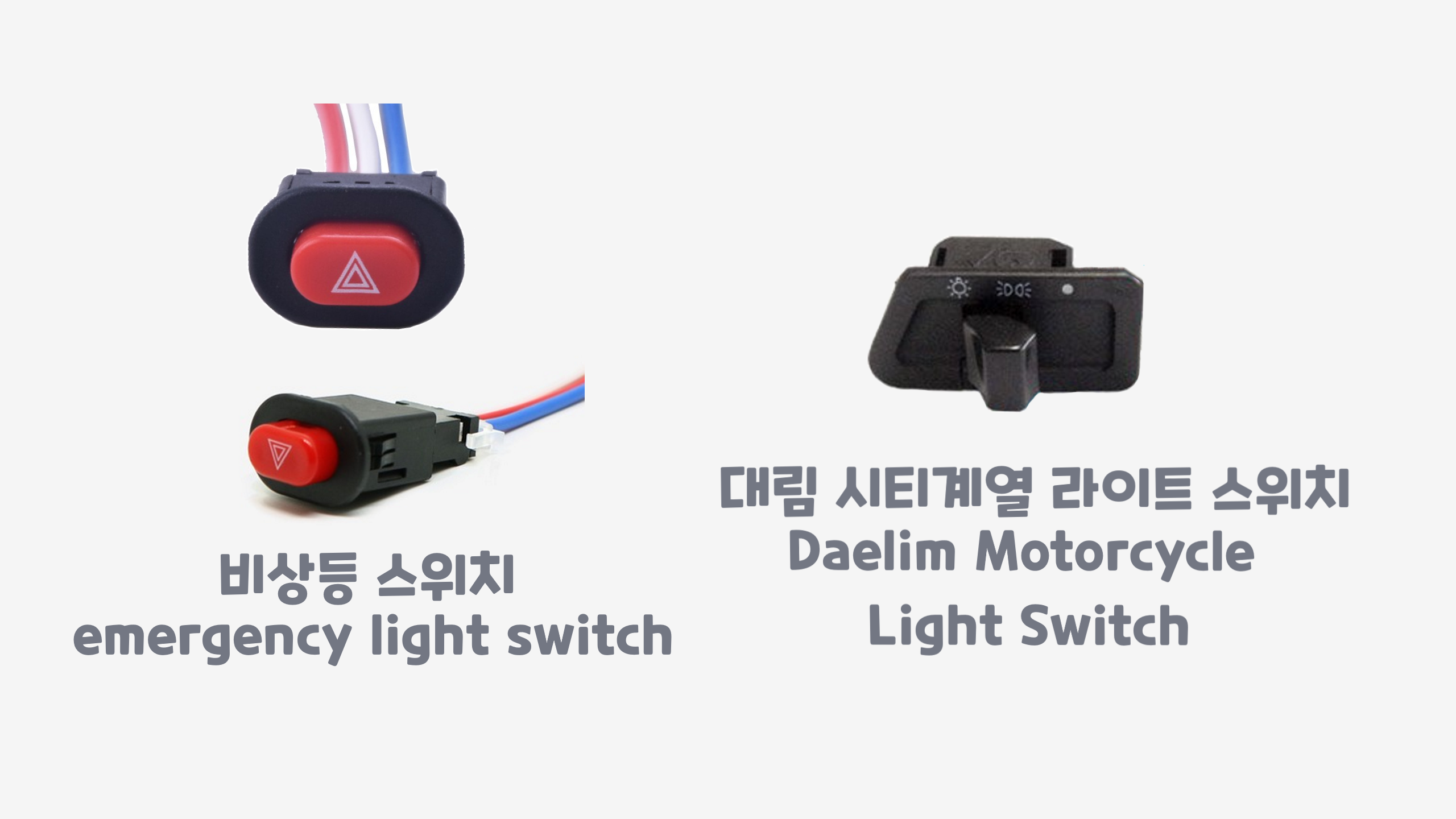

대림 라이트 스위치를 가지고 비상 깜박이 스위치로 사용할 것입니다.

I have a Daelim light switch and will use it as an emergency flashing switch.

대림 시티계열 라이트 스위치 오른쪽 라이트 스위치를 .... 비상 깜박이 스위치로 사용할 것입니다.

대림 시티계열 라이트 스위치 (오른쪽 라이트 스위치)를 .... 비상 깜박이 스위치로 사용할 것입니다.

I will use the Daelim City series light switch (right switch) as an emergency flashing switch.







그런데...

이 방법이...매우 쉽지만...

배선이 없어서...작업을 못하시는 분들이 있을 겁니다만...

기존 VF100에는 빈스위치에도 배선을 깔아 놓았습니다.

이 배선을 이용해서 사용하시면 됩니다.

By the way...

This method is...very easy, but...

There may be people who can't work because there is no wiring...

In the existing VF100, wiring was laid on the empty switch as well.

You can use this wiring.

위 빈 스위치에..배선이 연결되어 있습니다. 이걸 사용하세요  Wiring is connected to the blank switch above. use this





그리고..릴레이를 교체해 주셔야 합니다.

기존의 릴레이를 사용하면...매우빠르게 깜박이는 현상이 일어나므로..

오토바이 센타에서 파는 국민 릴레이가 있고, 시티에이스 릴레이를 사용하셔도 됩니다.

And... you need to replace the relay.

If you use a conventional relay...because it flashes very quickly...

There are national relays sold at motorcycle centers, or you can use City Ace relays.



https://smartstore.naver.com/bikeenter/products/3478925503?NaPm=ct%3Dkw6zl97k%7Cci%3D5e59089cfcd3d8bf6a3b2aa3c779791a62da1f05%7Ctr%3Dslsl%7Csn%3D456955%7Chk%3D376833d6e899c375320278bd241d1fec8277627b



SEDO(세도) 12V 오토바이 윙카릴레이(2P) : 바이크엔터

SEDO(세도) 12V 오토바이 윙카릴레이(2P)

smartstore.naver.com













자 여기까지 설명을 이해 하셨다면..

이제 설치 방법은 ...이미지 4장으로 한방에 끝이 납니다.

아마 충분히 히해 할 수 있는 도면이라 생각합니다.

So, if you understand the explanation so far...

Now the installation method is ... finished with 4 images in one shot.

I think it's probably a drawing that can be done well enough.

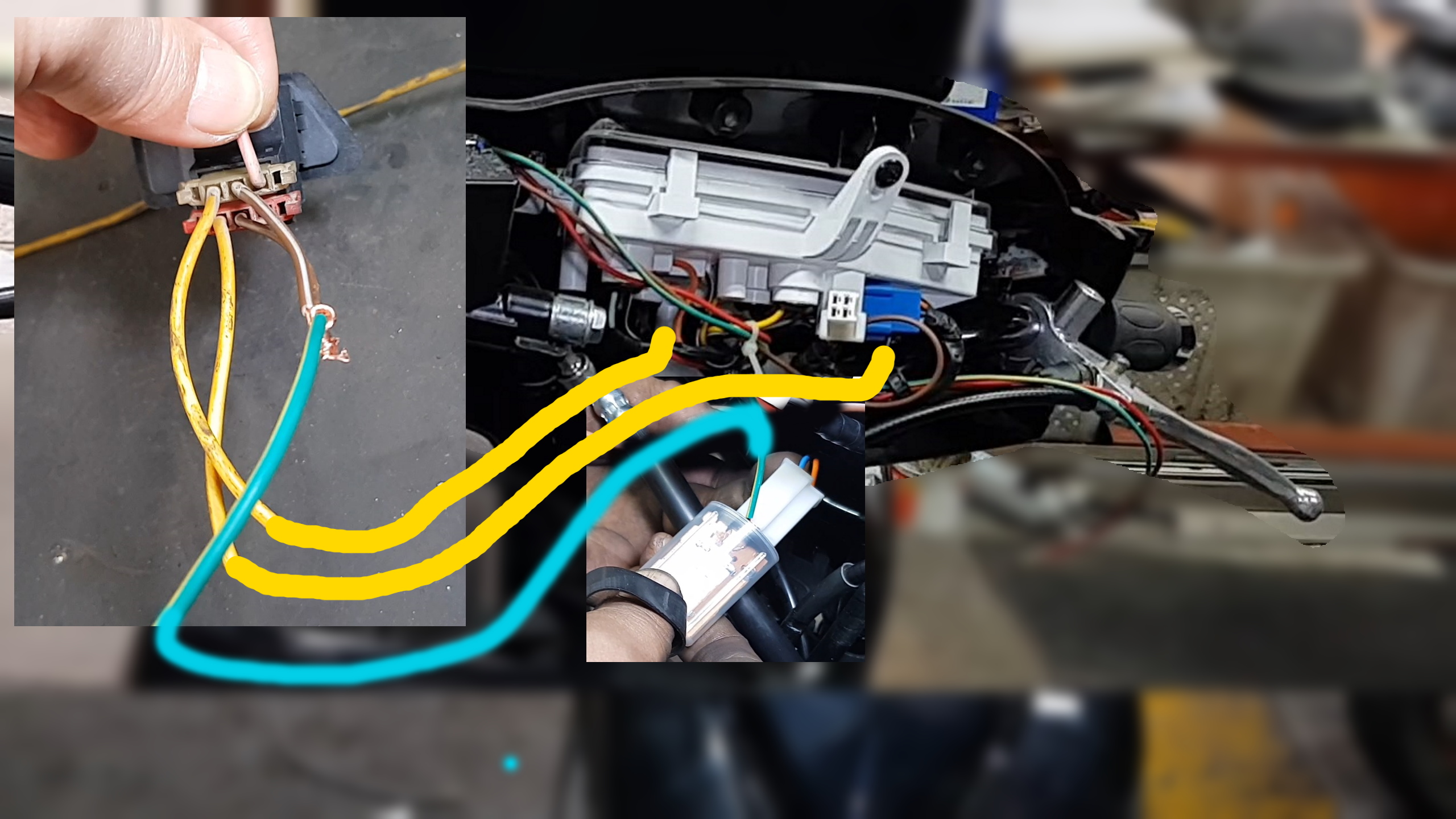

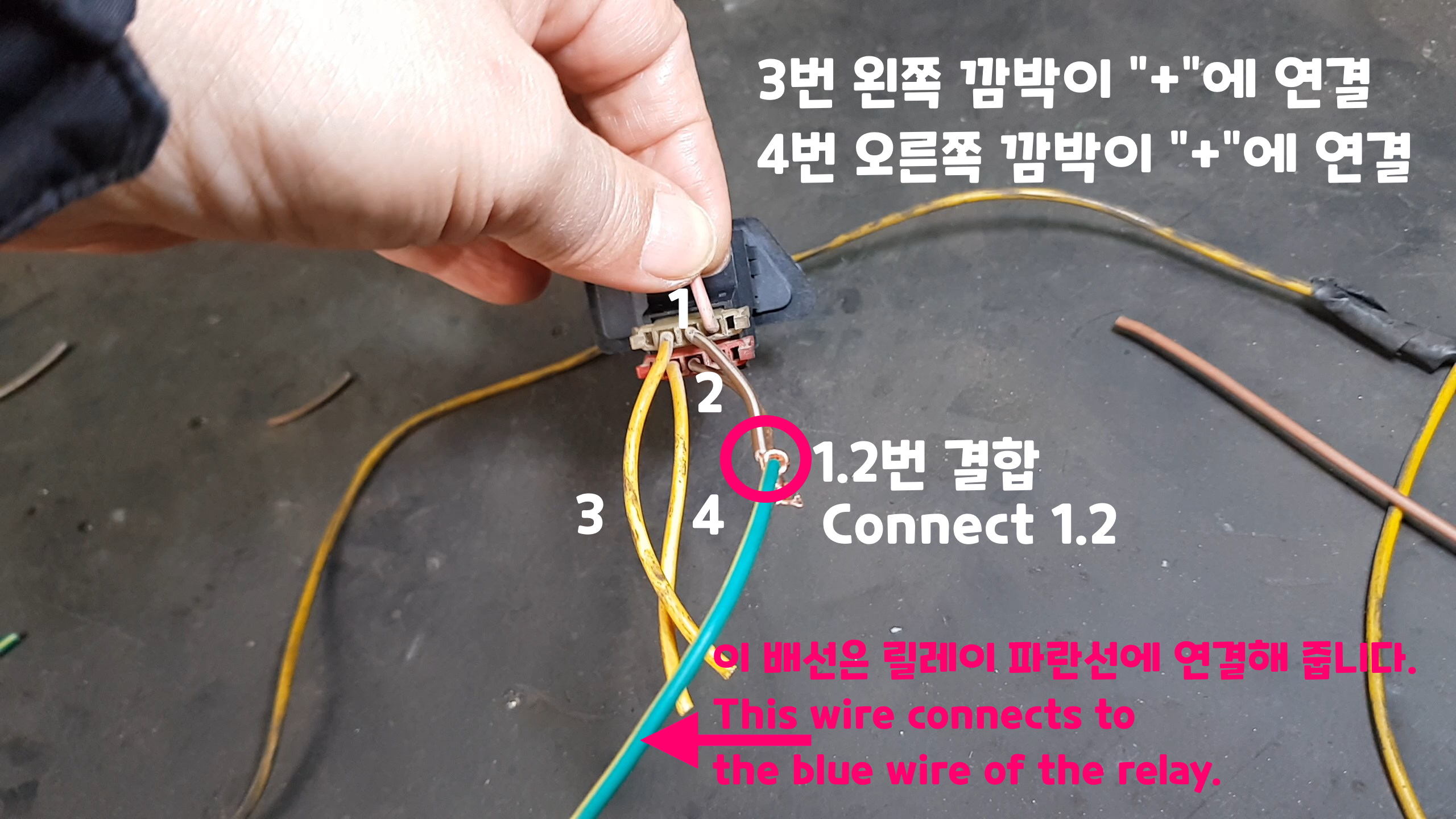

라이트 스위치 배선 설명 - 1번과 2번선을 연결해서 5번 배선으로 만들어 줍니다.

라이트 스위치 배선 설명

1번과 2번선을 연결해서 5번 배선으로 만들어 줍니다.

Light switch wiring explanation - Connect No. 1 and No. 2 to make No. 5 wire.

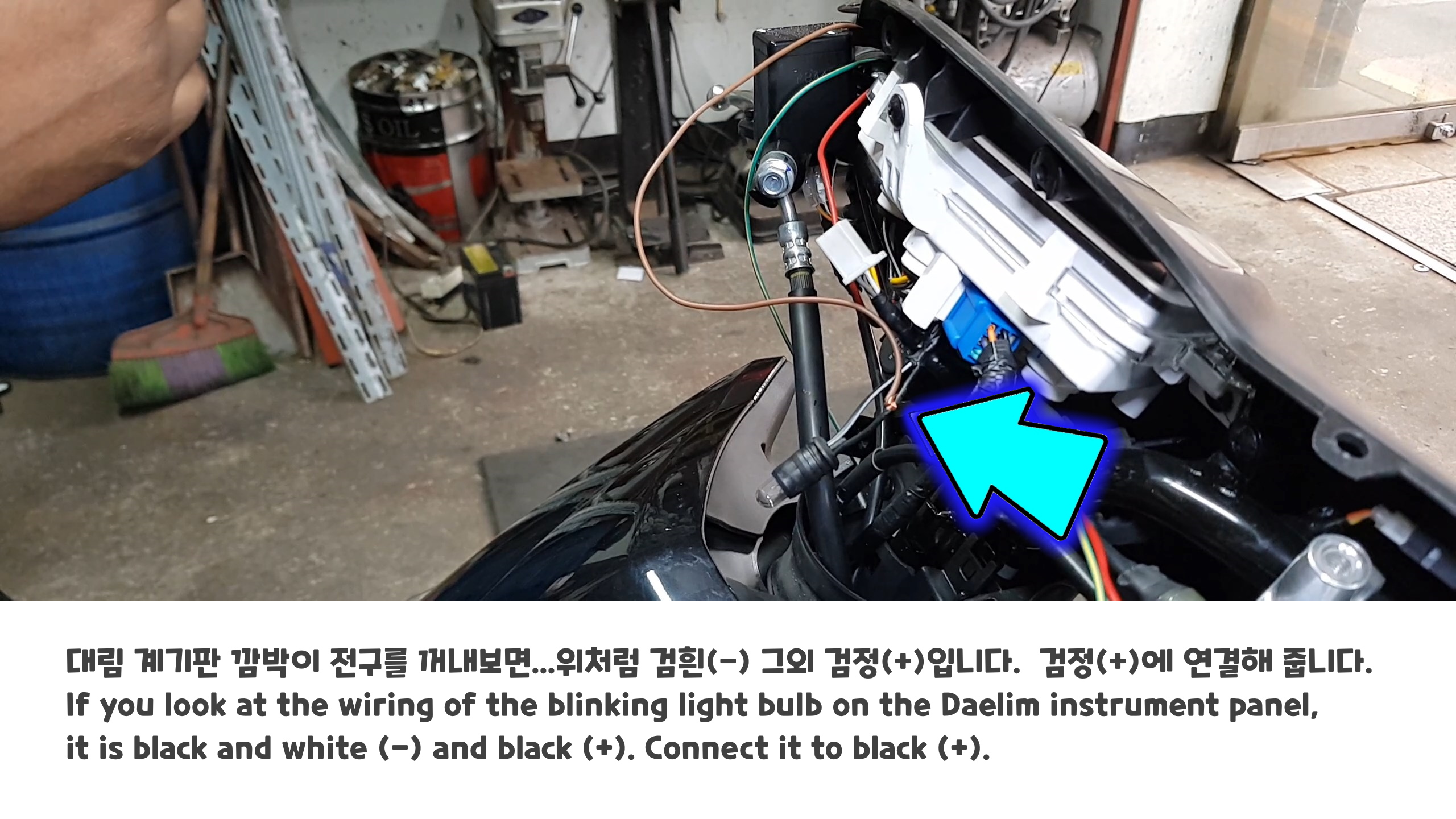

라이트 스위치에서 3.4번을 계기판 좌우측 깜박이 "+" 검은색 배선에 연결을 해줍니다.

라이트 스위치에서 3.4번을 계기판 좌우측 깜박이 "+" 검은색 배선에 연결을 해줍니다.

Connect No. 3.4 from the light switch to the black wire with “+” blinking on the left and right sides of the instrument panel.



3번 4번을 계기판의 깜박이 전구 배선에 연결해 주어야 합니다.

아래 이미지를 참고 하세요

You need to connect 3 and 4 to the flashing light bulb wiring on the instrument panel.

Please refer to the image below



3번 4번을 계기판의 깜박이 전구 배선에 연결해 주어야 합니다



그리고..이제 릴레이를 교체하여 주시고,

1번 2번 합쳐진 배선을 릴레이젝의 파란선 쪽에 연결해 주면 배선 작업은 끝입니다.

And... now replace the relay,

If you connect the wires 1 and 2 combined to the blue line of the relay jack, the wiring work is finished.

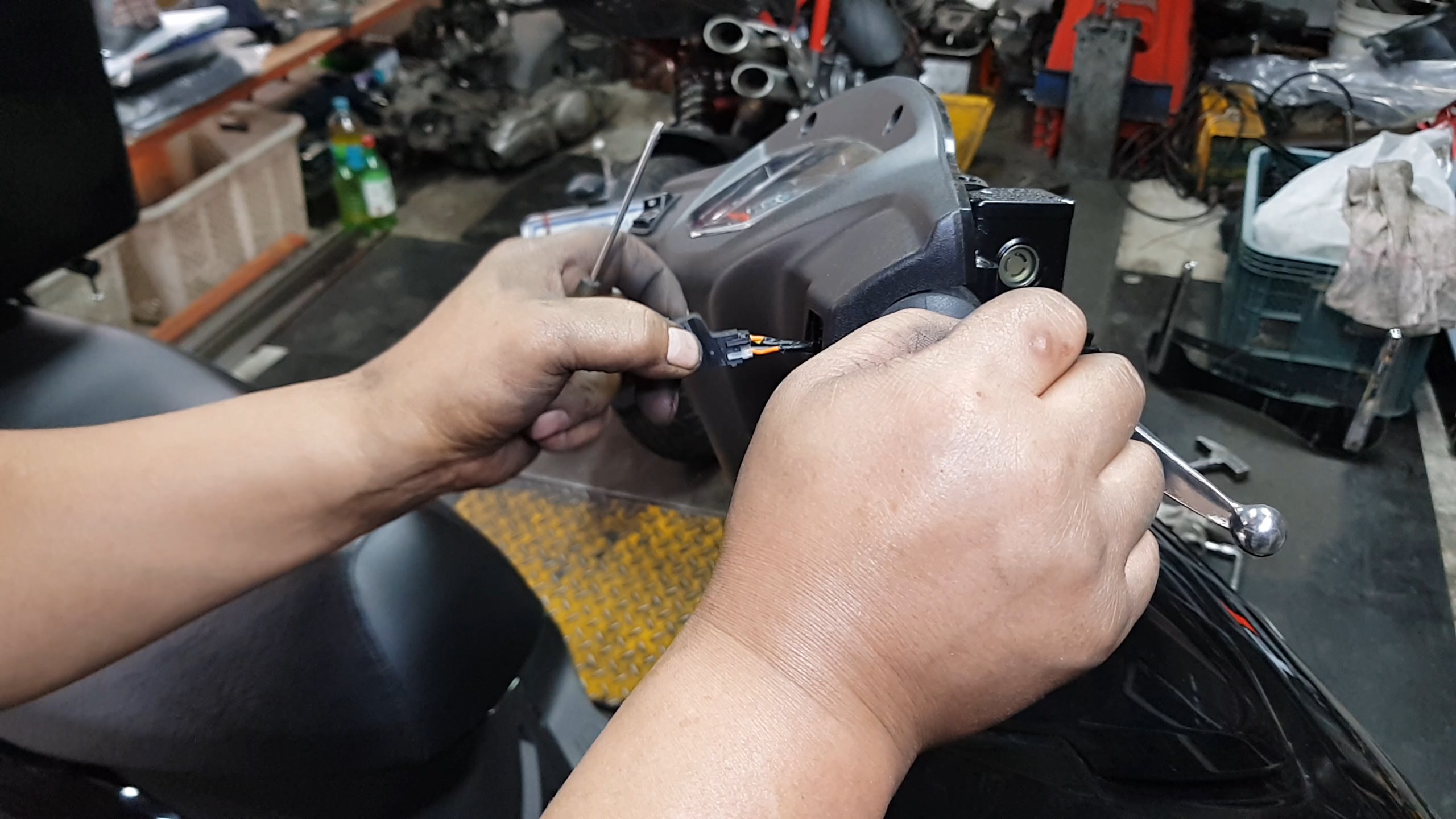

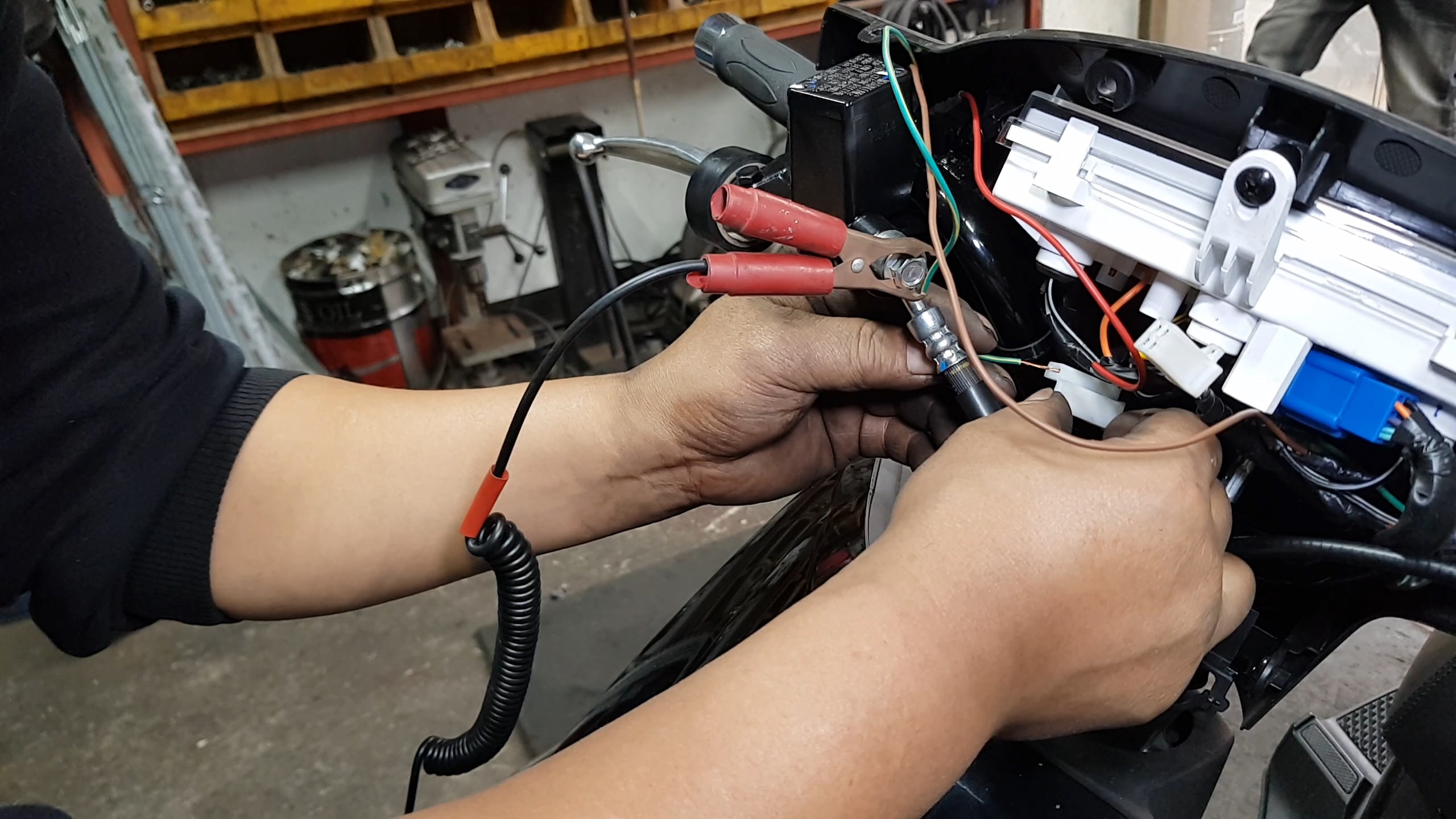

릴레이 연결젝 파란(하늘색) 배선에 5번 배선을 연결하는중...

릴레이 연결젝 파란(하늘색) 배선에 5번 배선을 연결하는중...

Connecting wire #5 to the blue (light blue) wire of the relay connection...



강한 릴레이로 교체를 해주고, 릴레이 연결젝 파란(하늘색 배선에 5번 배선을 연결해 줍니다



강한 릴레이로 교체를 해주고, 릴레이 파란배선에 5번 배선을 연결해 줍니다.

Replace it with a strong relay, and connect the #5 wire to the blue wire of the relay.

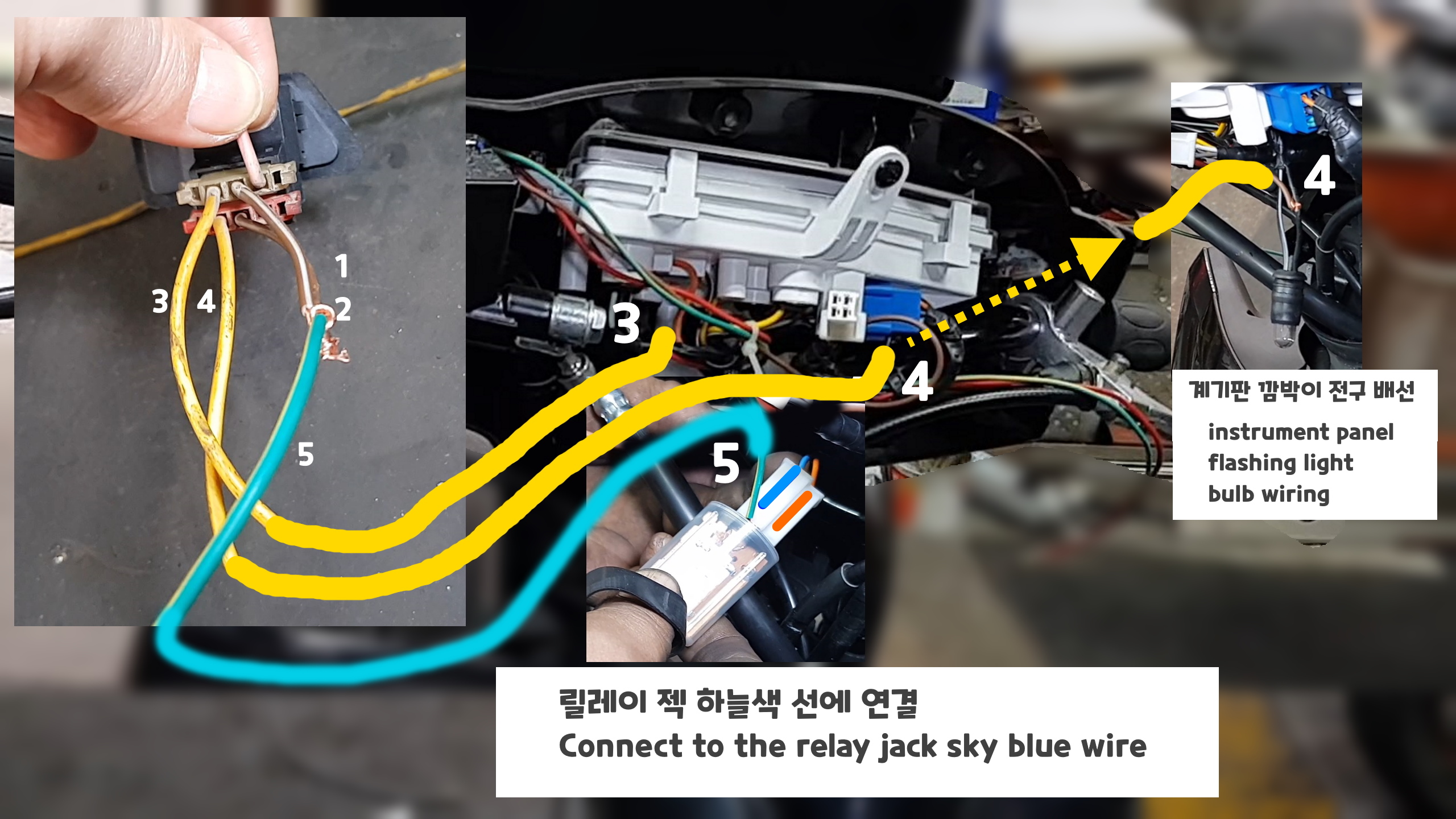

위 설명을 이미지 한장으로 만들면 아래와 같습니다.

If you make the above description into one image, it will be as follows.

비상등 스위치 배선 연결 방법
비상등 스위치 배선 연결 방법



비상등 스위치 배선 연결 방법...이 이해가 되실지 모르겠습니다.

몇일 후에...동영상 편집이 완료되면, 유튜브 채널에 올라갈 것이고, 그때..이곳에도 동영상을 올리겠습니다.





대림 VF100 오토바이 비상등 깜박이 장착하기 Daelim VF100 motorcycle emergency light. emergency flashing switch making

https://youtu.be/_LP1L3X31BE







"아시죠?  우리는 매일 매일 오토바이 수리 동영상을 유튜브에 올리고 있으며,

오늘 시점 약 9개월 동안 꾸준하게 업로드 하여, 약 250편 이상이 올라가 있습니다.

오토바이 좋아하시는 분들의 많은 방문을 기대합니다. ^^"



How to connect emergency light switch wiring...I don't know if you can understand this.

In a few days... when the video editing is complete, it will be uploaded to the YouTube channel, and then... the video will be uploaded here as well.



“You know? We upload motorcycle repair videos on YouTube every day,

As of today, it has been uploaded steadily for about 9 months, and more than 250 episodes have been uploaded.

We look forward to many visits from motorcyclists. ^^"
